MA PREMIERE PENDULE EN BOIS

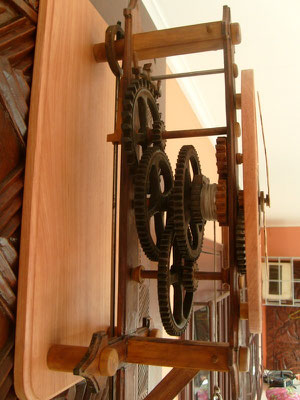

Les pignons sont en Ovenkol bois particuliairement dur. Deux couches de bois de 5 mm collés

en fil croisés pour éviter tous problèmes de retraits ont été utilisé pour les pignons et autre pièces vitale du mécanisme; epaisseur totale 10 mm conformément au plan. La structure est en Tali bois lui aussi trés

dur. Le cadran et la partie arrière sont en Makoré. Les aiguilles ont été fabriquées a partir de 3 couches

de placages collés .Le poids en en Padouk creux et rempli de plomb, le poids total est d'un peu plus

de 2 kg.

Début par la fabrication d'un diviseur pour le tour prévu pour 60, 32, 30, 16 15, 10 et 8 divisions.

Montage d'un mini Arbortech sur une table croisée Proxxon. Cela permet de dégrossir mais il faut

reprendre les dents une par une ensuite sur un lapidaire.

Petit pignon . Celui-ci n'est pas en Ovengkol mais en Izombé plus tendre a travailler.

Profilage d'un grand pignon 60 dents sur le tour, pas indispensable mais pour faire plus fini.

Tournage des toutes petites pieces ici unes des 2 paletttes du systeme d'échappement.

Diamètre 6 mm en ébène. Petit truc d'atelier la clé plate de 6 sert a contrôler le

diamètre en cours de tournage.

Fabrication des moyeux. Les tourneurs sur bois vont reconnaitre le mandrin a stylo.

L'axe est de 6 mm donc c'est une tige fileté qui a remplacer l'axe du mandrin a stylo.

Ici le bois est de l'Izombé. Et toujours la clé  plate, ici de 10 mm car le diamétre exterieur  du moyeu est de 10 mm.

Essai des engrenages a vide individuellement avant montage.

Ensuite essai de l'ensemble a vide.Vous pouvez voir les petites lime indispensable pour

rectifié les moindres defaults.d'engrenage.

Fabrication du cadran disque en stratifié blanc avec chiffre romain fait sur ordinateur et collés.

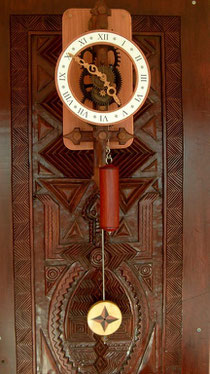

Pendule Terminée. Passage a la phase réglage.C'est ma premiere horloge

et ça n'a pas marcher du premier coup, la deuxieme devrais fontionner beaucoup plus vite.
